Como instalar ar-condicionado split: passo a passo, dicas e cuidados
Se você está planejando equipar seu novo imóvel ou dar um upgrade na sua casa atual, saber como instalar ar-condicionado split é fundamental. Isso porque ele é uma das escolhas mais inteligentes disponíveis no mercado brasileiro.
Com ele, é possível controlar temperatura, umidade, limpeza e ventilação. Está disponível em vários modelos; por isso, podem surgir dúvidas sobre como instalar o ar-condicionado escolhido.
O ar-condicionado split é um dos modelos mais recomendados. Isso porque ele é dividido em duas partes: uma que fica dentro da casa (chamada evaporadora, de onde sai o ar) e a outra, que fica do lado de fora (chamada condensadora, na qual o ar é “tratado”).
O ZAP Imóveis, reconhecendo a importância desse investimento para o valor e o bem-estar do seu lar, preparou um roteiro minucioso que desvenda a complexidade da instalação de ar-condicionado split, garantindo que a sua preparação e execução ocorram com máxima eficiência e segurança.
Pré-instalação: o que você precisa saber antes de instalar o ar-condicionado?
Antes de sequer considerar fixar suportes ou passar cabos, a fase de pré-instalação exige uma análise estrutural e logística rigorosa do ar-condicionado para o seu apartamento ou casa.
A compreensão da anatomia de um sistema split é o ponto de partida. Ele é composto por:
- Evaporadora: unidade interna responsável pela insuflação do ar refrigerado;
- Condensadora: unidade externa responsável pela troca térmica e dissipação do calor.
A comunicação entre estas duas unidades ocorre por meio de um conjunto de infraestruturas que, se dimensionadas inadequadamente, comprometem o desempenho e a durabilidade do aparelho.
1. Dimensionamento da infraestrutura
A ligação entre a evaporadora e a condensadora exige o uso de materiais específicos e dimensionamentos técnicos precisos:
Tubulação frigorífica
Utilizam-se tubos de cobre, preferencialmente devido à sua maleabilidade e resistência, ou de alumínio.
As bitolas (diâmetros) e espessuras da parede do tubo devem ser rigorosamente adequadas à carga térmica (BTU/h) do aparelho.
Uma tubulação subdimensionada ou excessivamente longa pode causar perda da capacidade de refrigeração e sobrecarga no compressor.
Drenagem
É importante que a evaporadora possua um tubo de PVC que escoe o condensado (água resultante da desumidificação do ar) diretamente para a rede pluvial da residência ou para um ralo. O acúmulo de condensado pode levar a vazamentos internos e danos estruturais.
Fiação elétrica
O cabeamento deve ser dimensionado pela seção transversal (milímetros quadrados) conforme a corrente nominal do condicionador de ar.
Além disso, cada aparelho deve possuir um disjuntor termomagnético exclusivo no quadro de distribuição, dimensionado para a corrente máxima de pico do equipamento. A ausência de um circuito dedicado configura um risco de sobrecarga e incêndio.
Dominar esses requisitos técnicos é o primeiro passo para instalar ar-condicionado com segurança.
2. Escolha do ponto de instalação
O posicionamento das unidades não é arbitrário; ele deve otimizar a eficiência e minimizar os impactos estrutural e estético.

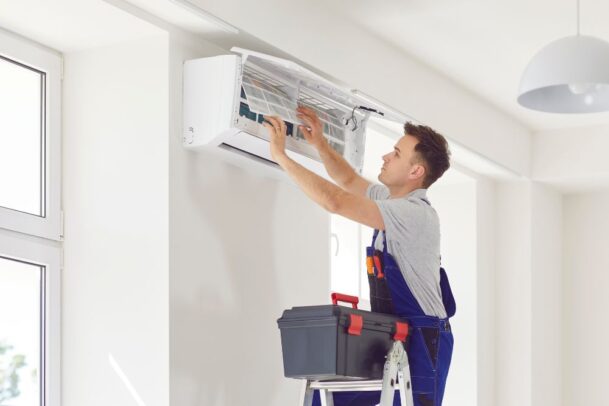

Evaporadora (interna):
- Altura e fluxo: a evaporadora deve ser instalada a, no mínimo, 15 cm do teto, em local que permita a distribuição uniforme do ar e evite a formação de “bolsões” de ar quente ou frio;
- Distância de fontes: evite a instalação diretamente sobre equipamentos elétricos (risco de gotejamento) ou em locais sujeitos à intensa irradiação solar, que pode falsear a leitura do sensor de temperatura;
- Logística de tubulação: a escolha do ponto deve priorizar a menor distância entre a condensadora, minimizando o custo de infraestrutura e a perda de eficiência do gás refrigerante.
Condensadora (externa):
- Ventilação e exposição: a condensadora precisa de um local com excelente circulação de ar para dissipar eficientemente o calor. A exposição direta e prolongada ao sol não é recomendada, pois aumenta a temperatura de trabalho e pode reduzir a vida útil do compressor;
- Posicionamento: a instalação deve ser feita em uma superfície firme, preferencialmente na vertical.
3 – Capacidade do ar-condicionado split
Outro ponto importante é saber como calcular a capacidade do ar-condicionado. Para fazer o cálculo, você precisa de duas informações: a área do ambiente e os períodos em que ele recebe sol. Cômodos menores geralmente precisam de um split de menor capacidade.
A sigla BTU é muito importante para esse cálculo. Ela representa a Unidade Térmica Britânica, e a quantidade de BTUs determina a potência de refrigeração do seu ar-condicionado. Para calcular, você pode seguir uma fórmula:
- Multiplique a área do ambiente por 600;
- Multiplique o número de pessoas que estão na área por 600;
- Multiplique cada aparelho que irradia calor (geladeira, fogão, entre outros) por 600;
- Some todos esses valores;
- Caso o ambiente receba muita luz, some 800 nesse resultado final.
Exemplo prático de cálculo de BTU
Vamos imaginar que você precisa climatizar um escritório com as seguintes características:
- Área do ambiente: 12 m² (3 m de largura por 4 m de comprimento);
- Pessoas no ambiente: duas (você e mais um colega);
- Equipamentos eletrônicos: dois computadores ligados (dois fontes de calor);
- Incidência solar: a janela recebe sol forte à tarde.
Aplicando a fórmula:
Área Base: 12 m² x 600 = 7.200 BTU/h
Ocupação: apenas uma pessoa extra (a primeira já está na base): 1 pessoa x 600 = 600 BTU/h
Cargas térmicas (equipamentos): 2 computadores x 600 = 1.200 BTU/h
Acréscimo solar (sol da tarde): 800 BTU/h
Somatória total: 7.200 + 600 + 1.200 + 800 = 9.800 BTU/h
Neste caso, o valor calculado de 9.800 BTU/h indica que um aparelho de 9.000 BTU/h pode ser insuficiente em dias de pico.
Portanto, o ideal é arredondar para o modelo comercialmente disponível superior, que é de 12.000 BTU/h, garantindo que o ambiente fique confortável sem forçar o equipamento.
Com essa conta, você terá uma ideia sobre qual é a capacidade indicada para onde for instalar o aparelho. Atualmente, é possível encontrar calculadoras online que ajudam, e você também pode tirar dúvidas na hora de comprar o ar-condicionado ideal.

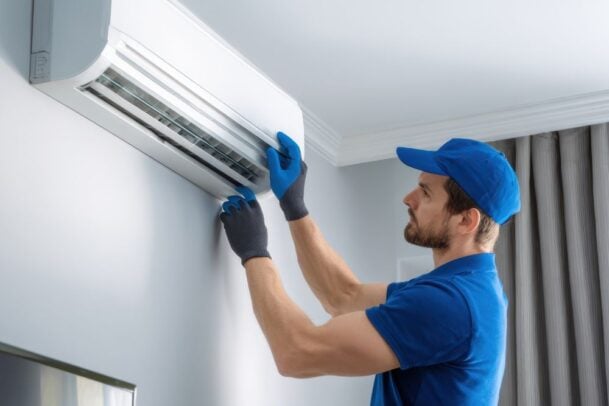

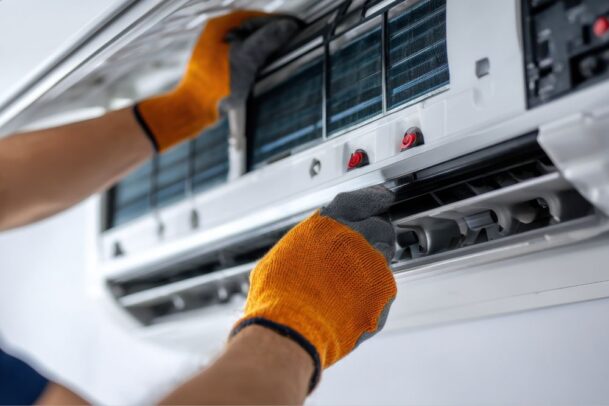

Como instalar ar-condicionado split: principais cuidados
A instalação de um ar-condicionado split transcende a mera fixação de suportes; ela envolve a manipulação de circuitos elétricos e fluidos refrigerantes de alta pressão.
Por isso, ignorar procedimentos padrão pode levar à ineficiência energética, danos ao aparelho e, criticamente, riscos de segurança estrutural e elétrica.
1. Prevenção de interferências estruturais
Ao realizar furos e quebras para a passagem da tubulação, a atenção deve ser redobrada para evitar o rompimento das tubulações hidráulicas (água e esgoto) e a interfere na rede elétrica existente.
Em imóveis com alvenaria estrutural, recomenda-se estritamente que a passagem da infraestrutura seja feita embutida no forro de gesso (se houver) ou de forma aparente, jamais comprometendo a integridade dos blocos estruturais.
2. Aterramento e tensão (voltagem)
É muito importante confirmar a tensão de alimentação exigida pelo modelo de split. A maioria dos modelos de média e alta capacidade opera em 220 V. Ligar um aparelho 220 V em uma rede 110 V resultará em falha imediata e danos irreversíveis.
Além disso, a instalação deve obrigatoriamente incluir um sistema de aterramento (fio terra), protegendo o usuário contra choques elétricos e a placa eletrônica do aparelho contra surtos de tensão.
3. Vácuo e carga de gás refrigerante
O ponto mais negligenciado na instalação amadora e o que mais compromete o sistema: a retirada da umidade e não condensáveis (vácuo) da tubulação.
Após a conexão das tubulações, deve-se aplicar uma bomba de vácuo por um tempo determinado, eliminando qualquer resíduo gasoso ou umidade que possa reagir com o gás refrigerante.
A simples abertura das válvulas para “purgar” o ar é uma prática incorreta e prejudicial. Somente após a execução do vácuo e a confirmação de que a tubulação está hermeticamente selada deve-se liberar o gás refrigerante.
A correta execução desses cuidados determina a diferença entre um aparelho que funciona e outro que opera com a máxima eficiência energética.
Dicas importantes para instalar o ar-condicionado
Se você for instalar o ar-condicionado em um imóvel em construção, tenha um cuidado extra. Nesse caso, é importante passar os tubos nas paredes prontas simultaneamente à instalação da parte hidráulica e das caixinhas para tomadas e interruptores.
Agora, se for instalar o ar-condicionado em um imóvel já pronto, você tem duas alternativas: quebrar passagem para os tubos na parede ou contrapiso ou embutir no forro de gesso. Em casas com alvenaria estrutural, o recomendado é deixar as tubulações transparentes ou usar o forro.
O ar-condicionado precisa de um disjuntor específico com fiação exclusiva para ele, um para cada aparelho. Se não tiver isso, e a ligação for improvisada, a rede elétrica pode ficar sobrecarregada, sua casa fica em risco, e o aparelho pode ser danificado.
Fique atento, também, à ligação elétrica do ar-condicionado. Isso porque os modelos split normalmente precisam ser ligados a tomadas de 220 V. Se colocá-lo em uma de 110 V , o aparelho será danificado.
A importância da contratação profissional
O conhecimento detalhado de como instalar ar-condicionado split é fundamental para o consumidor, mas a experiência prática e a posse de ferramentas especializadas são exclusivas do técnico especializado.
A garantia de fábrica da maioria dos aparelhos split é condicionada à apresentação da nota fiscal de serviço de uma empresa ou profissional credenciado. A não conformidade com os procedimentos técnicos anula a garantia e pode resultar em custos de manutenção significativamente maiores a longo prazo.
Por isso, invista na sua qualidade de vida e na valorização do seu patrimônio. Entender como instalar ar-condicionado split é essencial, mas a contratação de expertise garante a longevidade e o desempenho máximo do seu equipamento.
